事件在 pipeline 中传播时如何跳过非必须的 handler？

发表于 分类于 Waline： 0 阅读次数： 575

Netty 中通过在 pipeline 上添加各种 handler 组合来实现不同的逻辑，handler 又可以分为 ChannelInboundHandler 和 ChannelOutboundHandler，它们分别用于处理入站事件和出站事件。

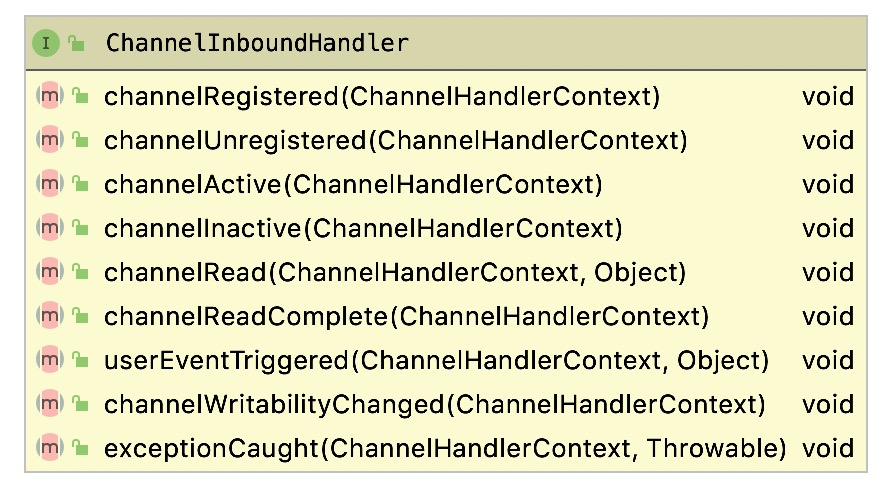

下图所示是 ChannelInboundHandler 的方法列表，对应它支持处理的各种入站事件，例如 channelRegistered 用于处理 registered 事件

同样地，ChannelOutboundHandler 提供了用于处理出站事件的方法，如下图所示，例如 bind 方法用于处理 channel 的绑定事件

因为每个 handler 有自己的职责，它可能并不关心所有的事件，而只关心自己感兴趣的事件。

当一个 pipeline 上添加的 handler 变多时，调用链路也会相应变长，这时就会引起一些问题。一方面调用栈会比较深，事件处理过程中占用内存增多；另一方面调用耗时也会增加。如果 handler 不关心某些事件，只是做向后或向前传播，这种情况下如果能跳过这些 handler，则会使得实际的调用链路变短，起到很好地优化效果。

Netty 中使用 @Skip 注解标志是否要跳过该事件的处理，例如 ChannelInboundHandlerAdapter 中对 ChannelInboundHandler 的实现均添加了 @Skip 注解，如下是其 channelRegistered 方法的实现

1
2
3
4
5
6
7
8
9
10
11
/**
 * Calls {@link ChannelHandlerContext#fireChannelRegistered()} to forward
 * to the next {@link ChannelInboundHandler} in the {@link ChannelPipeline}.
 *
 * Sub-classes may override this method to change behavior.
 */
@Skip
@Override
public void channelRegistered(ChannelHandlerContext ctx) throws Exception {
    ctx.fireChannelRegistered();
}

如果自定义的 handler 继承了 ChannelInboundHandlerAdapter ，并且重写了 ChannelInboundHandler 提供的某个事件处理方法。当把它添加到 pipeline 上后，它只会处理重写过的方法对应的事件，不会参与其他事件的处理。

Skip 注解是如何生效的呢？

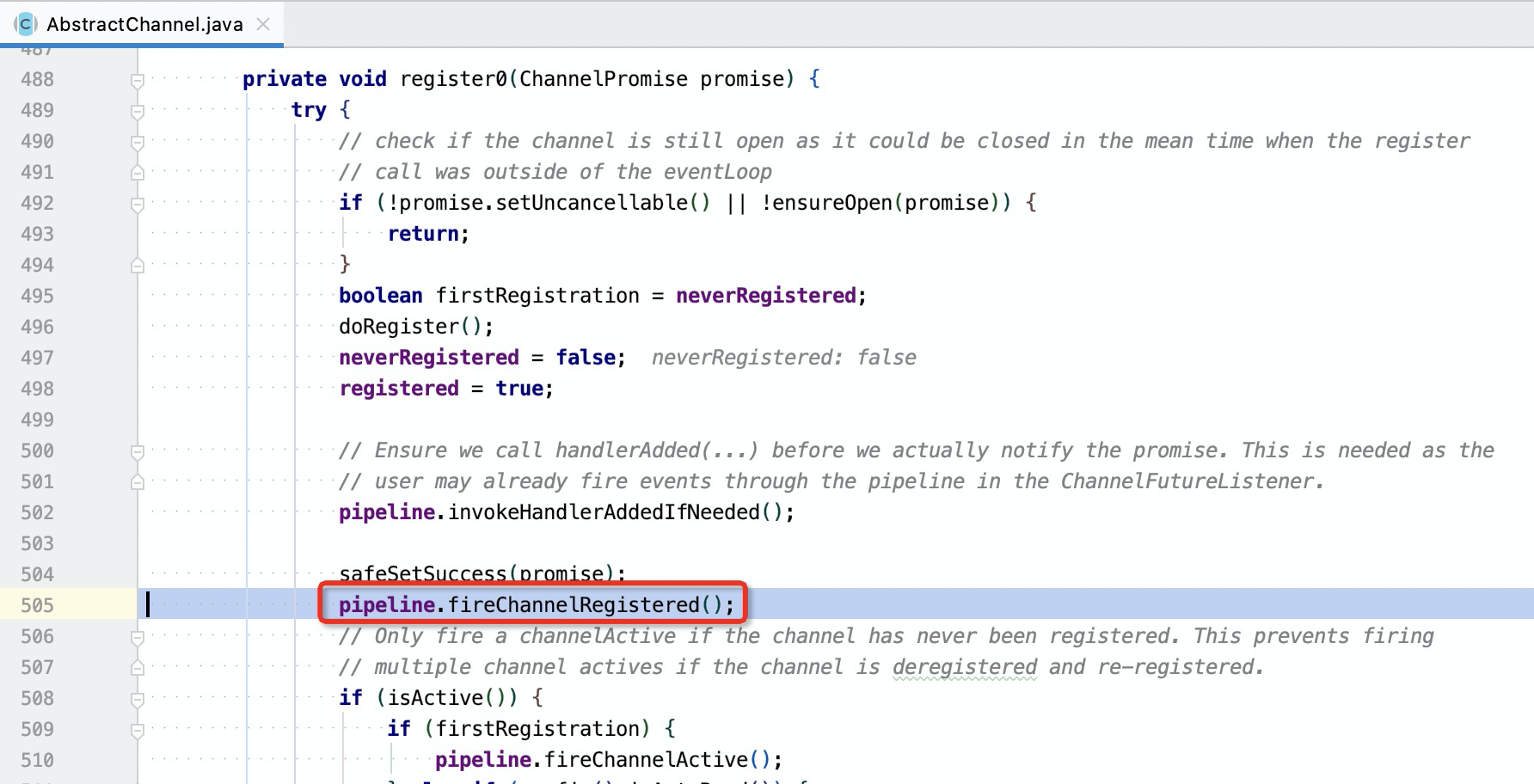

以 ChannelRegistered 事件为例，当 channel 完成注册之后，它会调用 DefaultChannelPipeline 的 fireChannelRegistered 方法传播 ChannelRegistered 事件。

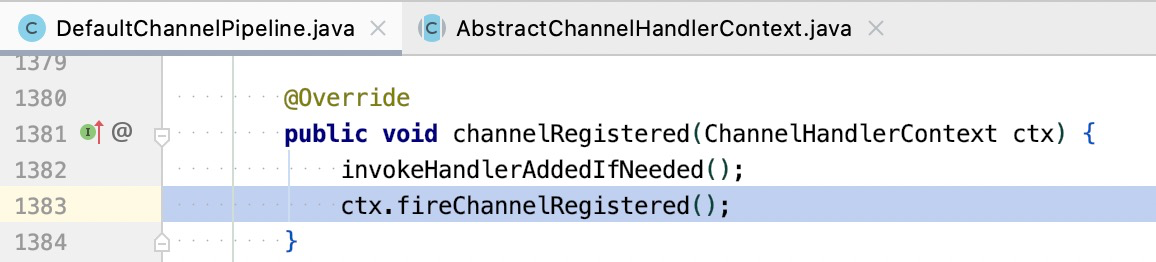

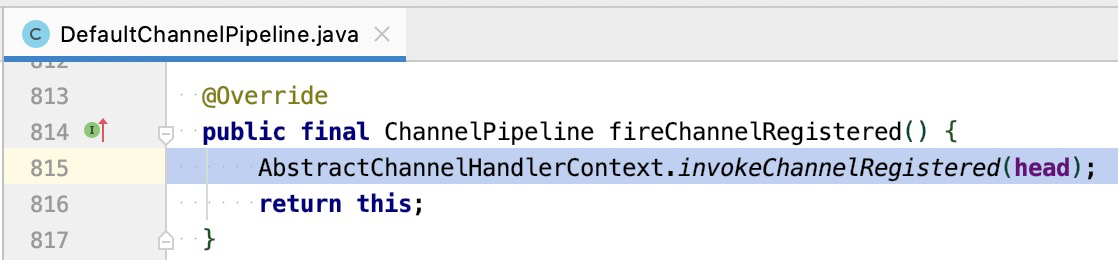

fireChannelRegistered 的调用路径

最终会调用到 head.fireChannelRegistered() 方法，这里可以分成两步来看

  1. findContextInbound(MASK_CHANNEL_REGISTERED) 用于找到下一个支持处理 channelRegistered 事件的 InboundHandler

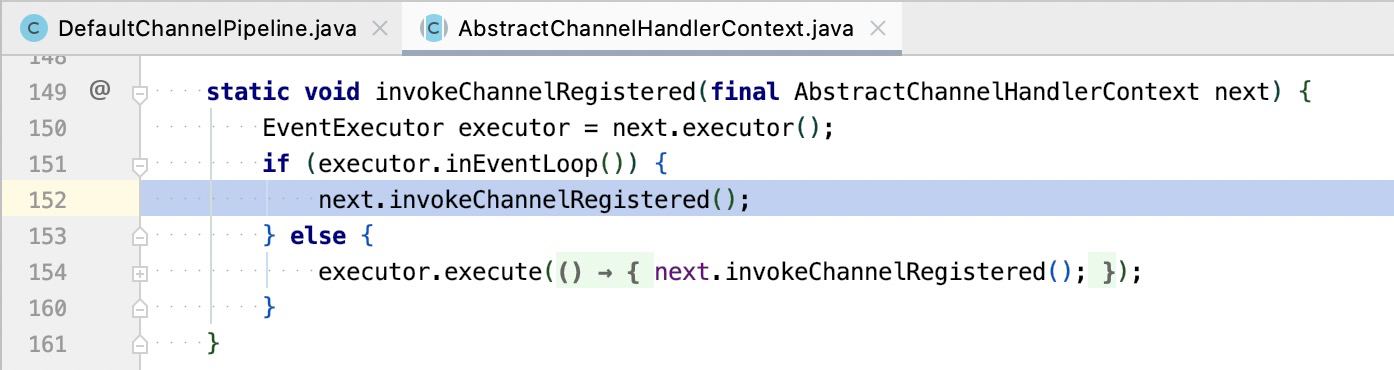

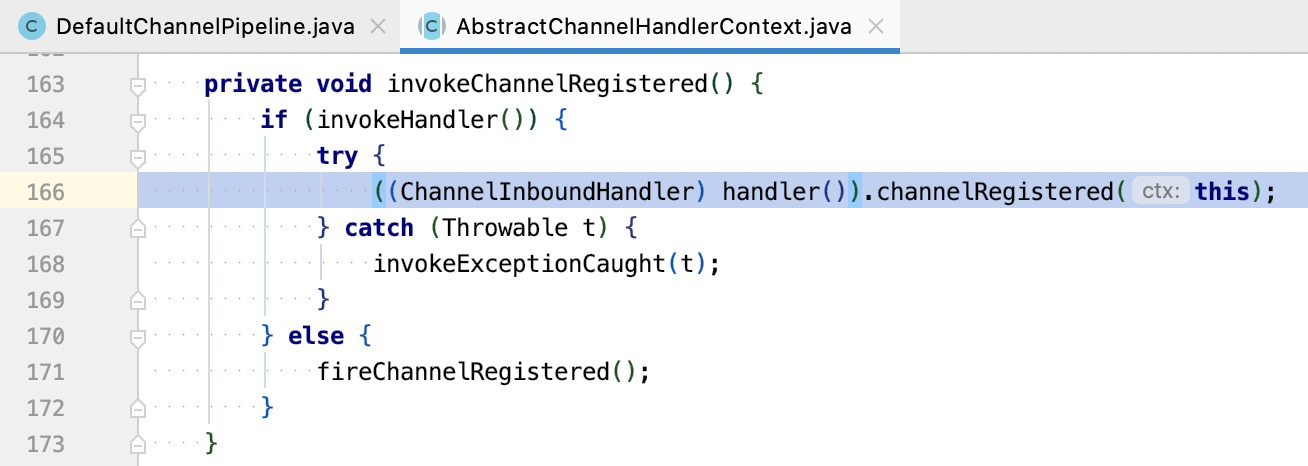

  2. invokeChannelRegistered 用于调用该 handler 的 channelRegistered 方法

findContextInbound 的处理逻辑

findContextInbound 用于向后查找 pipeline 上的下一个符合条件的 InboundHandler，它的代码如下

1
2
3
4
5
6
7
8
9
// AbstractChannelHandlerContext#findContextInbound
private AbstractChannelHandlerContext findContextInbound(int mask) {
    AbstractChannelHandlerContext ctx = this;
    EventExecutor currentExecutor = executor();
    do {
        ctx = ctx.next;
    } while (skipContext(ctx, currentExecutor, mask, MASK_ONLY_INBOUND));
    return ctx;
}

它的入参是一个 mask，用于代表 ChannelInboundHandler 或 ChannelOutboundHandler 的不同方法，例如这里的 MASK_CHANNEL_REGISTERED 代表的是 ChannelInboundHandler 的 channelRegistered 方法

skipContext 用于判断是否要跳过 handler 所在的 handlerContext，它的代码如下

1
2
3
4
5
6
7
8
9
10
11
// AbstractChannelHandlerContext#skipContext
private static boolean skipContext(
        AbstractChannelHandlerContext ctx, EventExecutor currentExecutor, int mask, int onlyMask) {
    // Ensure we correctly handle MASK_EXCEPTION_CAUGHT which is not included in the MASK_EXCEPTION_CAUGHT
    return (ctx.executionMask & (onlyMask | mask)) == 0 ||
            // We can only skip if the EventExecutor is the same as otherwise we need to ensure we offload
            // everything to preserve ordering.
            //
            // See https://github.com/netty/netty/issues/10067
            (ctx.executor() == currentExecutor && (ctx.executionMask & mask) == 0);
}

注意 (ctx.executionMask & mask) == 0 这段代码，其中 ctx.executionMask 表示对应的 handler 的 mask 值， mask = MASK_CHANNEL_REGISTERED 表示 channelRegistered 方法。如果两者进行与运算结果为 0，就说明该 handler 需要跳过 mask 对应的方法，即跳过 channelRegistered 方法。

当 HeadContext 调用 findContextInbound(MASK_CHANNEL_REGISTERED) 时，它的作用是从当前 ChannelHandlerContext 也就是 HeadContext 开始，往后找下一个不需要跳过 channelRegistered 方法的 ChannelHandlerContext 。

ctx.executionMask 的计算

直接看代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
AbstractChannelHandlerContext(DefaultChannelPipeline pipeline, EventExecutor executor,
                              String name, Class<? extends ChannelHandler> handlerClass) {
    this.name = ObjectUtil.checkNotNull(name, "name");
    this.pipeline = pipeline;
    this.executor = executor;
    // 计算mask的值
    this.executionMask = mask(handlerClass);
    // Its ordered if its driven by the EventLoop or the given Executor is an instanceof OrderedEventExecutor.
    ordered = executor == null || executor instanceof OrderedEventExecutor;
}

// ChannelHandlerMask#mask
static int mask(Class<? extends ChannelHandler> clazz) {
    // Try to obtain the mask from the cache first. If this fails calculate it and put it in the cache for fast
    // lookup in the future.
    Map<Class<? extends ChannelHandler>, Integer> cache = MASKS.get();
    Integer mask = cache.get(clazz);
    if (mask == null) {
        // 是在这里计算的
        mask = mask0(clazz);
        cache.put(clazz, mask);
    }
    return mask;
}

可以看到是通过 ChannelHandlerMask 的 mask0 方法计算的，它的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
private static int mask0(Class<? extends ChannelHandler> handlerType) {
    int mask = MASK_EXCEPTION_CAUGHT;
    try {
        if (ChannelInboundHandler.class.isAssignableFrom(handlerType)) {
            mask |= MASK_ALL_INBOUND;

            if (isSkippable(handlerType, "channelRegistered", ChannelHandlerContext.class)) {
                mask &= ~MASK_CHANNEL_REGISTERED;
            }
            if (isSkippable(handlerType, "channelUnregistered", ChannelHandlerContext.class)) {
                mask &= ~MASK_CHANNEL_UNREGISTERED;
            }
            if (isSkippable(handlerType, "channelActive", ChannelHandlerContext.class)) {
                mask &= ~MASK_CHANNEL_ACTIVE;
            }
            if (isSkippable(handlerType, "channelInactive", ChannelHandlerContext.class)) {
                mask &= ~MASK_CHANNEL_INACTIVE;
            }
            if (isSkippable(handlerType, "channelRead", ChannelHandlerContext.class, Object.class)) {
                mask &= ~MASK_CHANNEL_READ;
            }
            if (isSkippable(handlerType, "channelReadComplete", ChannelHandlerContext.class)) {
                mask &= ~MASK_CHANNEL_READ_COMPLETE;
            }
            if (isSkippable(handlerType, "channelWritabilityChanged", ChannelHandlerContext.class)) {
                mask &= ~MASK_CHANNEL_WRITABILITY_CHANGED;
            }
            if (isSkippable(handlerType, "userEventTriggered", ChannelHandlerContext.class, Object.class)) {
                mask &= ~MASK_USER_EVENT_TRIGGERED;
            }
        }

        if (ChannelOutboundHandler.class.isAssignableFrom(handlerType)) {
            mask |= MASK_ALL_OUTBOUND;

            if (isSkippable(handlerType, "bind", ChannelHandlerContext.class,
                    SocketAddress.class, ChannelPromise.class)) {
                mask &= ~MASK_BIND;
            }
            if (isSkippable(handlerType, "connect", ChannelHandlerContext.class, SocketAddress.class,
                    SocketAddress.class, ChannelPromise.class)) {
                mask &= ~MASK_CONNECT;
            }
            if (isSkippable(handlerType, "disconnect", ChannelHandlerContext.class, ChannelPromise.class)) {
                mask &= ~MASK_DISCONNECT;
            }
            if (isSkippable(handlerType, "close", ChannelHandlerContext.class, ChannelPromise.class)) {
                mask &= ~MASK_CLOSE;
            }
            if (isSkippable(handlerType, "deregister", ChannelHandlerContext.class, ChannelPromise.class)) {
                mask &= ~MASK_DEREGISTER;
            }
            if (isSkippable(handlerType, "read", ChannelHandlerContext.class)) {
                mask &= ~MASK_READ;
            }
            if (isSkippable(handlerType, "write", ChannelHandlerContext.class,
                    Object.class, ChannelPromise.class)) {
                mask &= ~MASK_WRITE;
            }
            if (isSkippable(handlerType, "flush", ChannelHandlerContext.class)) {
                mask &= ~MASK_FLUSH;
            }
        }

        if (isSkippable(handlerType, "exceptionCaught", ChannelHandlerContext.class, Throwable.class)) {
            mask &= ~MASK_EXCEPTION_CAUGHT;
        }
    } catch (Exception e) {
        // Should never reach here.
        PlatformDependent.throwException(e);
    }

    return mask;
}

以 ChannelInboundHandler 的 channelRegistered 处理为例，mask 的初始值为 MASK_EXCEPTION_CAUGHT |= MASK_ALL_INBOUND，表示所有的 InboundHandler 方法，如果需要跳过某个方法，则将对应的二进制位置位 0

1
mask &= ~MASK_CHANNEL_REGISTERED

~MASK_CHANNEL_REGISTERED 用于对 MASK_CHANNEL_REGISTERED 的二进制位取反，也就是说将非目标位全部置位 1。然后和 mask 值进行按位与运算，其结果就是将目标位置位 0

再来看下 isSkippable 的代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
private static boolean isSkippable(
        final Class<?> handlerType, final String methodName, final Class<?>... paramTypes) throws Exception {
    return AccessController.doPrivileged(new PrivilegedExceptionAction<Boolean>() {
        @Override
        public Boolean run() throws Exception {
            Method m;
            try {
                // 查找对应的方法
                m = handlerType.getMethod(methodName, paramTypes);
            } catch (NoSuchMethodException e) {
                if (logger.isDebugEnabled()) {
                    logger.debug(
                        "Class {} missing method {}, assume we can not skip execution", handlerType, methodName, e);
                }
                return false;
            }

            // 判断是否包含@Skip注解
            return m != null && m.isAnnotationPresent(Skip.class);
        }
    });
}

它会查找 channelHandler 上的指定方法，判断是否包含 @Skip 注解，若包含该注解，则说明需要跳过。

mask0 对所有的 InboundHandler 方法和 OutboundHandler 方法进行处理，得出一个最终结果，作为该 handler 的 mask 值。
